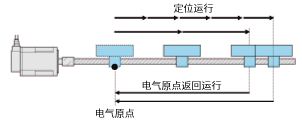

控制器本身通過內部計數器掌握從定位運行開始位置的絕對位置。計數器值為0的位置，即定位運行開始的位置，稱為電氣原點。當需要從任意位置將工件返回到定位開始位置時，通過執行電氣原點返回運行，可以自動返回電氣原點（定位運行開始位置）。

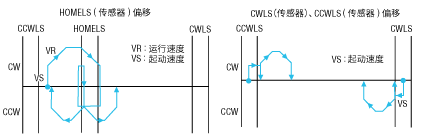

通過執行原點偏置，可以在機械原點之外設定一個原點（電氣原點）。在定位運行完成后執行電氣原點返回運行，將返回到原點偏置設定的位置。

電氣原點的返回范圍是±16777215個脈沖。
如果超出這個范圍，將執行±16777215個脈沖的電氣原點返回運行。
(絕對方式時的返回范圍是－8388608～＋8388607脈沖。)

用途例1 　碼垛堆積：
當需要在機械原點之外設定一個工作原點時，可以使用電氣原點。

用途例2 　裝配位置校正：
在安裝滑臺等組件時，如果工作原點位置與機械原點位置不同時，則可以使用電氣原點。
