三軸轉臺的優化方案
|
三軸轉臺的優化方案 |
三軸轉臺或類似機構在自動化設備中十分常見。東方馬達豐富的產品陣容可以為此類設備各軸的不同需求供優化方案。
|
問題點
工件旋轉軸：
（1）安裝電動機后難以控制長度，需要預留出避免碰撞其他零件的空間。
（2）電動機加上傳動機構后慣量大，提高了對旋轉軸的轉矩要求。 翻轉軸： 加裝減速機后長度增加，凸出部分影響空間利用和美觀。
水平旋轉軸：
（1）需要驅動設備整體旋轉，對轉矩和承重的要求使機構體積增大。
（2）電動機安裝至旋轉臺后凸出的部分影響體積控制和美觀。 |
|
點擊查看相應解決方案 ?翻轉軸解決方案：直交軸FC減速機型步進電動機 ?水平旋轉軸解決方案：一體化旋轉式傳動裝置
|
|

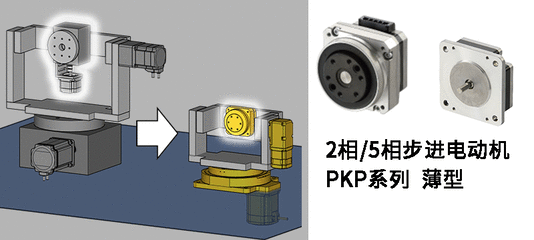

旋轉軸解決方案： 搭載諧波減速機的薄型步進電動機
●輕量化
小型?輕薄的薄型電動機可以大幅減輕整軸的重量，降低將其翻轉所需的轉矩。

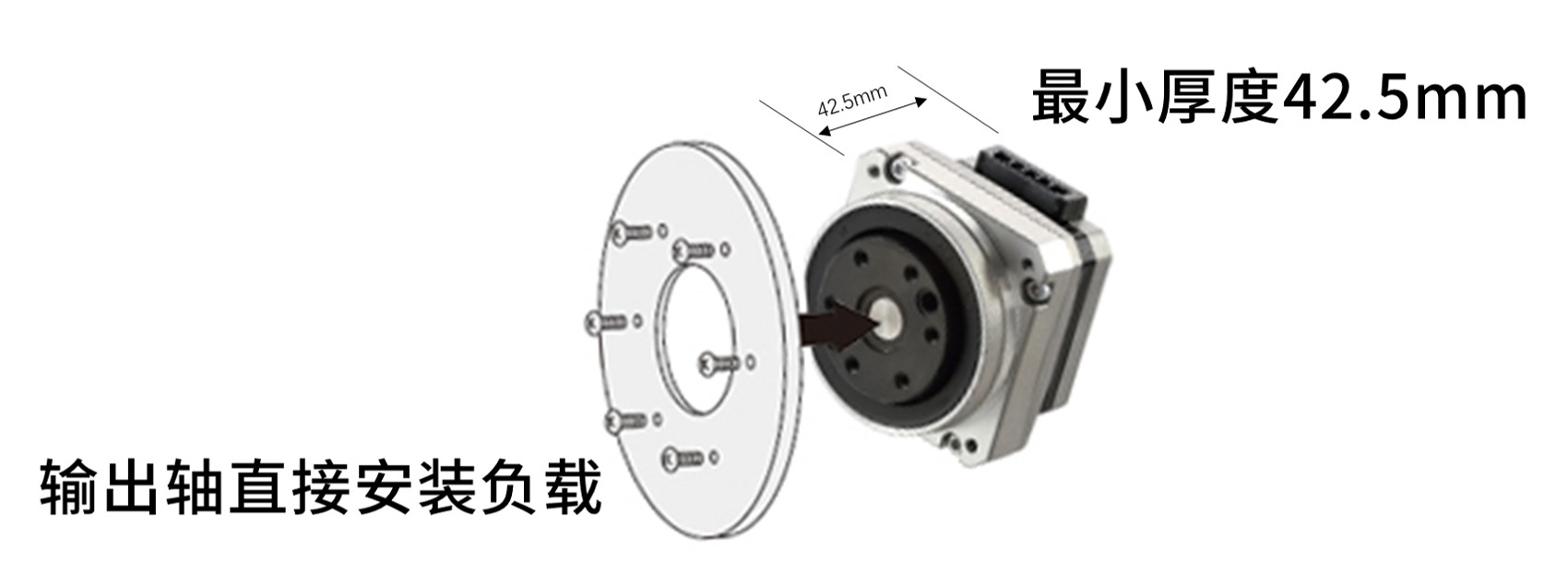

●減少長度
在電動機減小體積的同時，支持輸出軸直接安裝負載的諧波減速機省去了旋轉臺等傳動機構。這樣可以進一步釋放用于防止零件碰撞所浪費的內部空間。
產品詳細規格詳細請點此查看：?PKP系列 薄型（請點此查看）

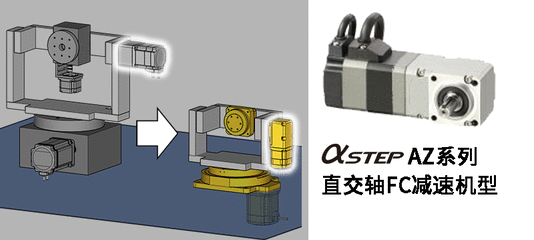

翻轉軸解決方案：直交軸FC減速機型步進電動機

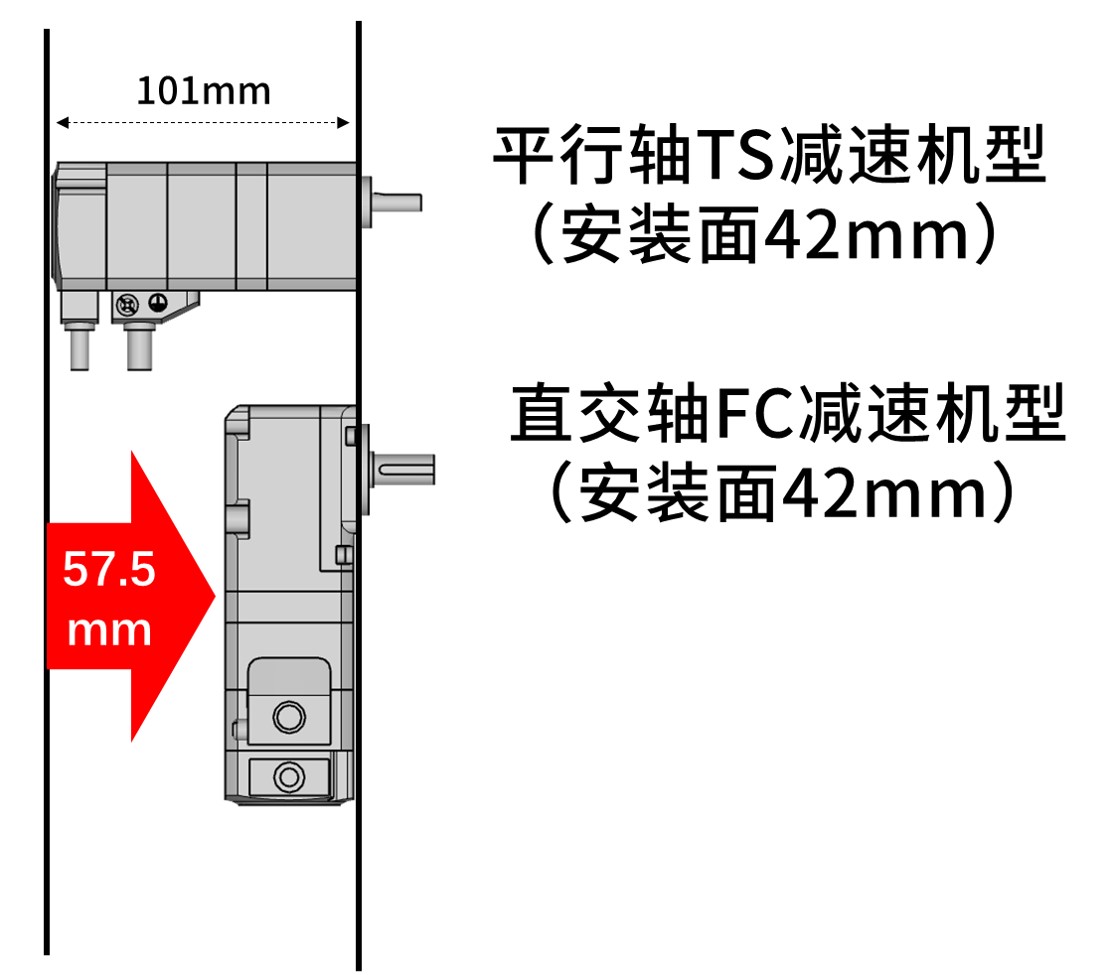

●小型化
直交軸FC減速機型與輸出軸成直角安裝?？蓽p輕電動機從設備上大幅凸出的情況。
經過高精度加工的FC減速機，具有低齒隙、高強度的特點。
直交軸FC減速機型與輸出軸成直角安裝?？蓽p輕電動機從設備上大幅凸出的情況。
經過高精度加工的FC減速機，具有低齒隙、高強度的特點。

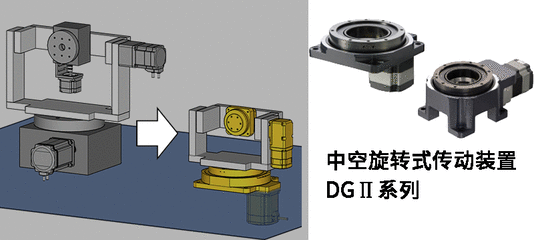

水平旋轉軸解決方案：一體化旋轉式傳動裝置

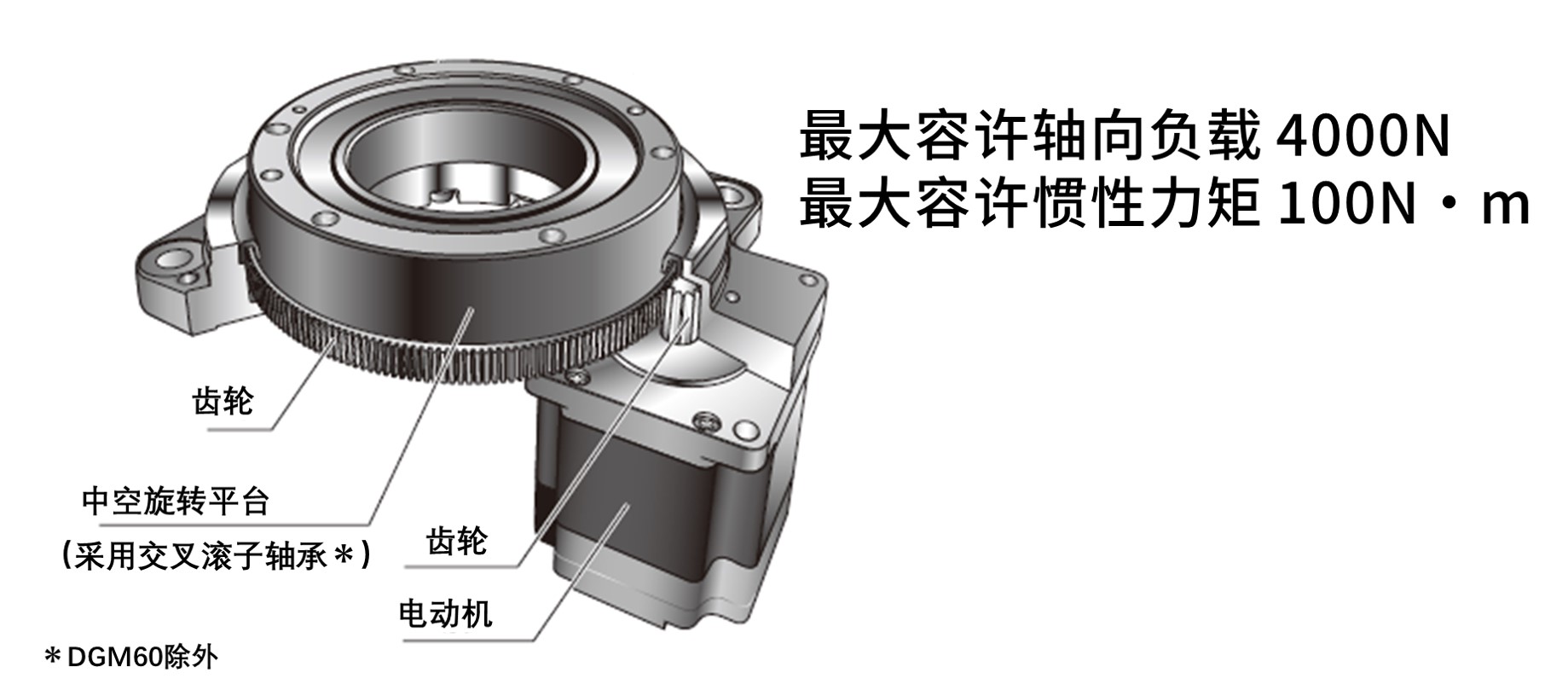

●高負載?高剛性
DGⅡ系列是中空旋轉式工作臺與混合控制系統αSTEP所組成的一體化產品。傳動裝置內部為減速機結構，可實現高轉矩驅動。中空旋轉平臺的軸承采用交叉滾子軸承，實現了高負載與高剛性。
DGⅡ系列是中空旋轉式工作臺與混合控制系統αSTEP所組成的一體化產品。傳動裝置內部為減速機結構，可實現高轉矩驅動。中空旋轉平臺的軸承采用交叉滾子軸承，實現了高負載與高剛性。
●小型化
DGⅡ系列備有電動機垂直組裝型、平行組裝型，可根據裝置內的安裝空間進行選擇。垂直組裝型可將電動機隱藏到安裝板之下，最小僅需35.5mm高度即可安裝負載。

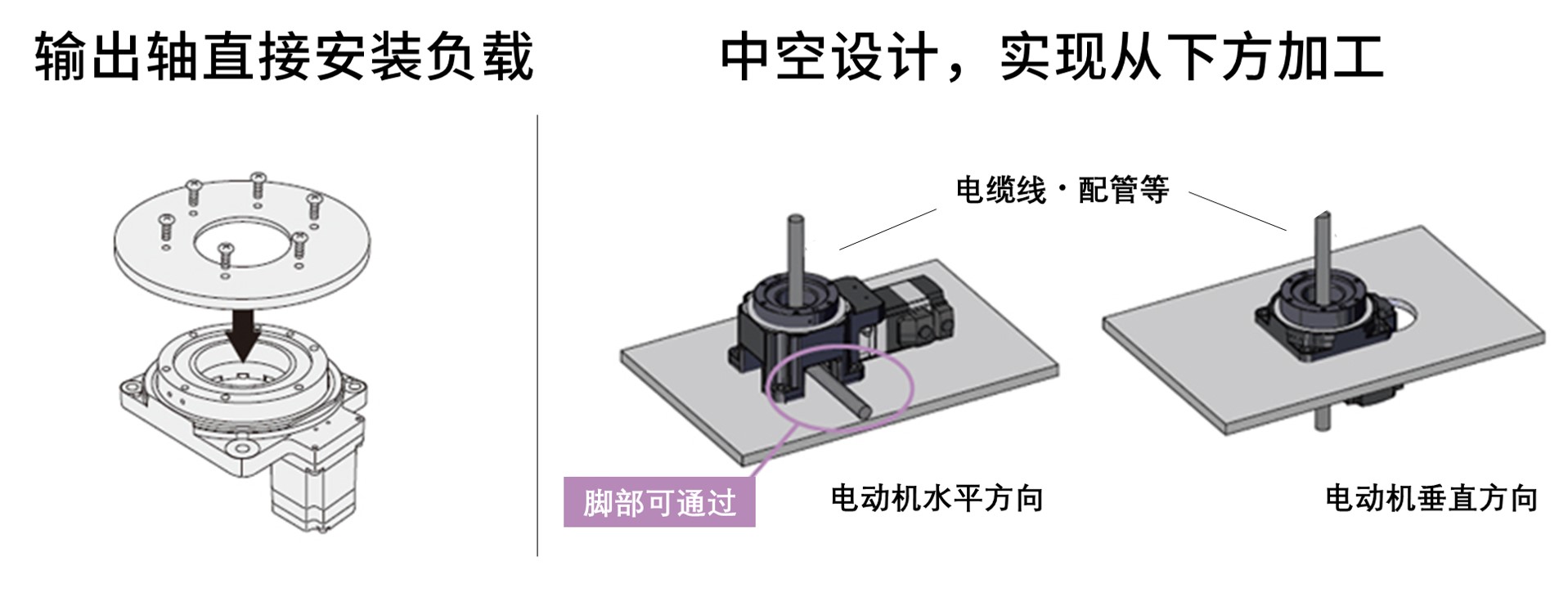

●一體化?中空設計
可直接將負載安裝在中空的平臺之上，不僅省去傳動機構，方便安裝，更能通過中空設計實現由下而上的配線?配管。
產品詳細規格詳細：?DGⅡ系列（請點此查看）
注意：
本資料僅供參考。選購前請仔細確認設備需求和產品規格。
如需幫助，請洽詢本公司客戶咨詢中心（電話：400-820-6516）。
本資料僅供參考。選購前請仔細確認設備需求和產品規格。
如需幫助，請洽詢本公司客戶咨詢中心（電話：400-820-6516）。
