機構一體化產品的選用——電動滑臺/電動缸的選用

除了選用電動機作為自動化設備的驅動源，很多情況下，電動機會與滾珠螺桿、皮帶輪及齒條·齒輪等機構部件組合使用，將電動機的旋轉運動轉換成驅動部所需的運動。
為了能夠滿足各種自動化機器的需求，東方馬達為客戶提供各種將機構部件組裝到電動機上的電動傳動裝置，實現電動機與機構的一體化，提高設計的工作效率，縮短制作時間及提高產品質量。

?電動滑臺/電動缸的選用	?小型電動直線傳動裝置的選用
?齒輪·齒條系統的選用	?中空旋轉平臺的選用

點擊查看電動滑臺/電動缸的選用相關內容說明：

電動傳動裝置的暫時選定

（1）需求規格確認

要求按下述要求規格來選用電動機。

（2）電動傳動裝置的暫時選定

根據要求的規格，暫時選定以下電動傳動裝置。
品名： EASM6
導程：6mm
電源輸入：單相200V

（3）定位時間確認

傳動裝置可以在沒有任何時間問題的情況下定位。確認的方法有兩種，
一種是看圖形來確定大致的定位時間，另一種則是在一定程度上計算出正確的定位時間。
確認過程如下所示。請注意，與實際運行時間可能存在一些差異，僅作參考。

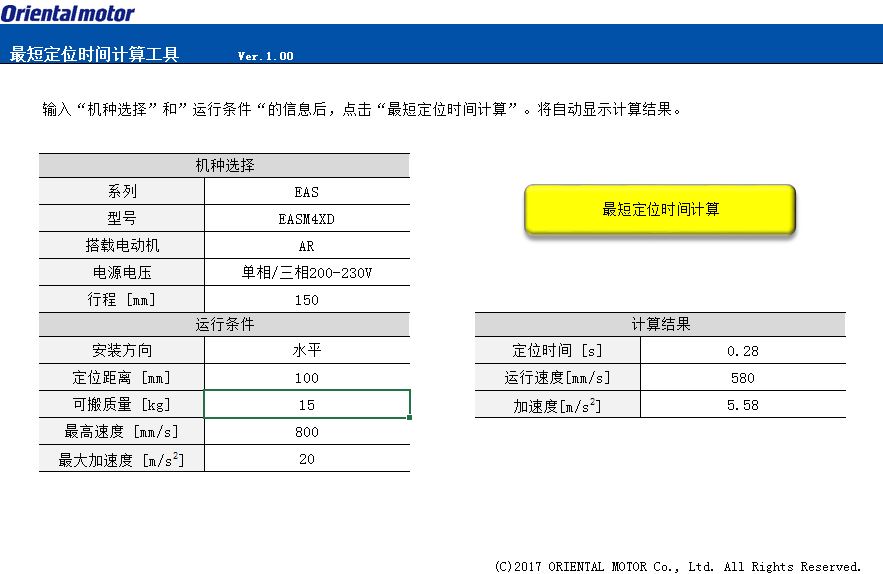

1、使用在線計算輔助工具“最短定位時間計算(對應電動傳動裝置）”

通過本公司的最短定位時間計算(對應電動傳動裝置）在線計算，輸入類型及運行條件即可以
快速算出定位時間。
?最短定位時間計算(對應電動傳動裝置）

2、通過表格求得

①定位距離移動 500 mm 時，通過右圖確認定位時間。
定位時間：0.77s
滿足2秒內所需定位時間即可使用。

②定位時間滿足的情況下，確認運行速度、加速度。
運行速度：320mm/s
加速度：1.5m/s²（0.15G）

③定位時間滿足的情況下，選定使用的產品型號。

3、通過計算求得定位時間
①確認運行條件
請確認以下的條件。
定位距離、起動速度、加速度、運行速度

② 從上述運行條件可確認驅動模式是三角驅動或梯形驅動
從定位距離、起動速度、加速度、運行速度計算出三角驅動時的最大速度。最大速度為運行速度以下時，是為三角驅動，超過運行速度時是為梯形驅動。
